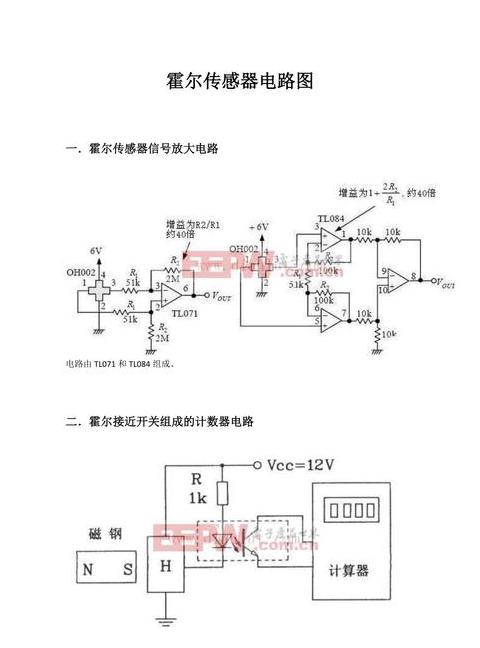

霍尔电流传感器电路原理接线图
原始边缘电流产生的磁通电路原理是通过高质量磁芯在磁回路中收集的，并且霍尔组件固定在较小的气隙中。
输出孔的电压由特殊电路处理。
Holm设备是由半导体材料制成的磁电转换装置。
如果控制电流IC连接到输入端子，则当磁场B通过设备传感器时，孔电势VH显示在输出端上。
孔电位VH的大小与控制电流IC和磁通密度B成正比。
，并应用了安彼得法律的法律。
换句话说，应用与载荷导体周围电流成比例的磁场，而固定设备用于测量该磁场。
因此，可以测量电流的非接触。
扩展信息：
磁电路和家用设备的输出具有良好的线性关系，因此Holmon设备的电压信号U0输出U0输出可以输出间接。
测得的电流I1的大小，即：I1∝B1∝U0
u0设置为以额定值为单位的电流I1，U0等于50mV或100 mV。
这是一个直接的电流传感器。
有一个测量的电流I1。
这会产生由磁通量产生的φ1的磁通量。
因此，称为孔磁补偿电流传感器。
这种先进的原理模式比出色的直接直接检查更好。
响应时间很高，测量精度很高，并且适合检测弱电流。
参考数据来源：百和百科全书 - 大厅电流传感器
霍尔传感器的工作原理图
磁场平衡厅电流传感器由原始边框电路，多叶磁环，霍尔组件，子涂料和放大器组成。它的功能理论原理基于磁场平衡，即通过二级线圈产生的磁场产生的磁场，以确保霍尔组分始终在检测到零磁流量的情况下。
正在工作 特定的工作流量如下：1。
当电流大型IP在原始侧电路中流动时，强烈的磁场会在电线周围产生HP。
2。
该磁场集中在磁环上，并启发了Hall组件以生成信号UH。
3。
信号通过放大器n放大，然后输入功率放大器。
4。
功率放大器将打开此功率管以创建补偿电流。
5。
通过二级线圈，由多端线产生的磁场与HS原始边缘电流产生的HP方向背道而驰。
磁回路减少。
6。
霍尔组分的输出信号逐渐减小，直到由HS IP产生的磁场等于HP（等于HP）达到磁场平衡。
7。
在这种平衡中，不再生长，霍尔组件可以检测到零磁流。
该过程在1μs之内完成，并且是一个动态平衡过程。
原始边缘电流IP的任何变化都将破坏磁场平衡，大厅该组件输出信号。
在通过放大器放大信号后，该电流流将在次级线圈上进行补偿。
因此，从宏观的角度来看，二级补偿azaga的数量始终等于原始边缘的数量，即：已知的主要边缘 - 通过NP和次级转弯NS以及测量的二级电流，原始边缘是电流可以计算IP大小。
同样，可以使用该理论测量电压。
只需连接原始接线电路中的停止R1，然后将原始边缘电流IP转换为电压。
公式为：UP =（R1+RIN）IP =（R1+RIN）NSIS/NP，其中RIN是原始的内部电阻。
要获得电压输出表格，用户需要在M和零点之间连接停止RM，并需要在其上获得电压UM。
链电阻RM的最大值由以下公式确定：RMMAX =（EMIN-UCACE-ISRI）/IS，其中AMIN是最小电压输出，RI是传感器的次要内部电阻，并且UCE饱和电压下降是输出的动力管。
用户的最大电压为：ummax =rmmax╳is。
霍尔电流传感器电路原理接线图
当前传感器的工作原理； 大厅的组件固定在一个小的气隙中。经过特殊的电路处理后，背景可以产生与原始边缘和宽度值的波形形式一致的跟随电压。
房间的组件是用半导体材料制成的磁性电转换装置。
当输入电流输入时，如果通过设备的磁性表面有磁场B，则将在输出端产生HALL VH电位。
霍尔VH电位的尺寸与IC控制电流的乘法和磁源B的密度成正比，即：VH = KH*IC*IC*B*SINθ。
霍尔电流传感器是根据大厅效应原理制成的，并适用于AMP定律。
与载荷导体周围电流成正比的磁场，而Holmeter用于测量该磁场。
因此，对电流的非接触的测量成为可能性。
由于磁路和HOLM设备的出口之间存在良好的线性关系，因此从Holdo设备出口出口的U0电压信号的出口可以间接反映所测量电流I1的大小，即I1∝B1∝U0 。
当我们创建固定标准U0时，当测得的电流I1是标称值时，U0等于50 mV或100mV，因此执行了直接（不是大）检测电流传感器。
在房间的磁补偿电流传感器中，在主侧原始侧流的测得的电流I1将产生磁流φ1，并且在子补偿线圈中流动的电流将产生磁流φ2。
HOLM设备始终处于零磁流检测状态。
因此，该传感器称为房间的磁补偿电流。
与直接检查原理模式相比，这种高级原理模式具有响应时间和高测量精度的显着优势，特别适合检测小弱电流。
